Arduino ATtiny/mega ピン割付表

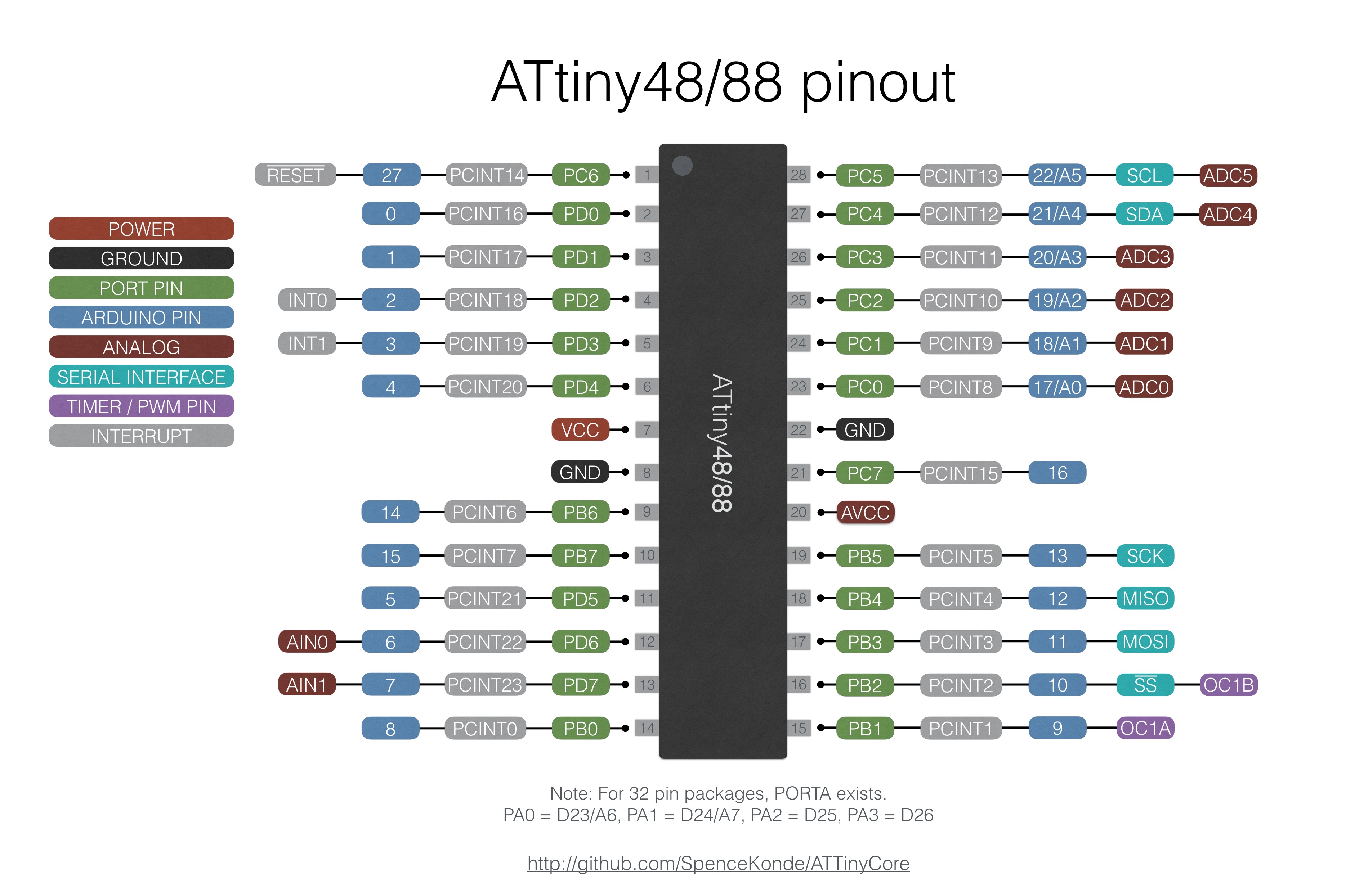

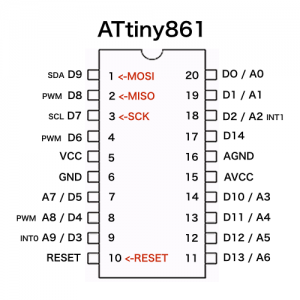

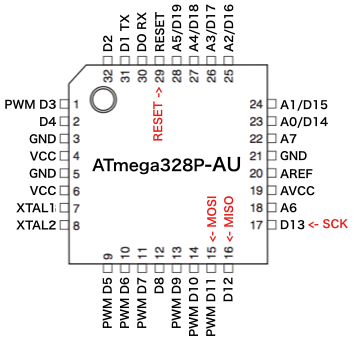

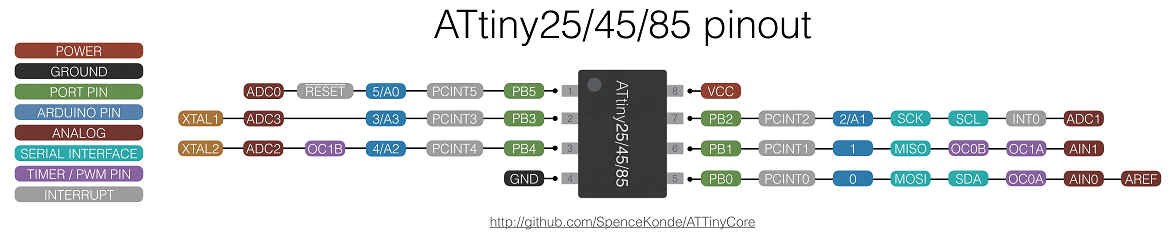

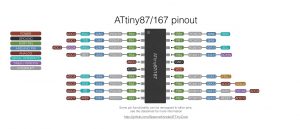

ピン割付図

ここに掲載したピン割付図は定義パッケージの variants/[定義名]/pins_arduino.h ファイルに記載された内容を図として可視化したものです。ピン割付は定義ファイルの作成者が自由に行うことができますので,定義パッケージによってはこの図とピン割付が異なっているということもあり得ます。スケッチ(プログラム)を実行した結果,目的のピンではなく他のピンが制御されるような場合,この図とピン定義が一致していませんので,前述のpins_arduino.hのピン割当定義を確認しスケッチをpins_arduino.hの定義に合わせる修正をしなければなりません。









AVRISP mkII クローン 信号線
