ブレッドボード電子工作

小学生３〜６年生対象の電子工作教室で使った教材を公開します。

２０１０年「わくわくどきどき夏休み工作スタジオ」（東京都教育委員会）の講座番号６５で用いた教材です。

Arduinoブートローダとスケッチを書込んだATmega328Pをブレッドボードに配置して色々な機能を選択動作させる電子工作です。

資料

1. ブレッドボード電子工作テキスト(PDF)（初版改定:2010.08.27）
2. 指導上の注意事項と授業実施メモ(PDF)
3. ブレッドボード電子工作用スケッチ(ZIP)
4. ブレッドボード上のATmega328Pにブートローダやスケッチを書き込む
   • ブートローダの書込み。

     下のように配線して，BitBang法でブートローダを書き込む。



   • スケッチの書込み。

     Arduino Diecimila or Duemilanove からAVRチップを抜いて，下のように配線する。



   • [とじる]

製作した回路。詳しくはテキスト参照。

1. 共通部分 [組立て手順を見る]
   1. 電源ライン，ポリスイッチ，ＬＥＤ，５１０Ω





   2. 電池ボックスの接続





   3. タクトスイッチ，ＡＶＲ，クリスタル，セラコン２２ｐＦ





   4. 配線。配線の後，セラコン０．１μＦを置く。





   5. １０ＫΩ×６個





   6. ５１０Ω×３個，ＬＥＤ





   7. 圧電スピーカの接続，センサー用ジャンパ配線，ＬＣＤの接続






      ＬＣＤコントラスト調整用の半固定抵抗を付けて完成 [とじる]





2. キッチン・タイマー，デジタル時計
   • キッチン・タイマー 　(1)１０ＫΩ×４を配置変更　(2)半固定抵抗器Ｂを配置



     使い方
     1. 電源スイッチをONにします。
     2. 液晶表示板に，××フンタイマー と表示されます。
     3. 半固定抵抗器Ｂを回すと，表示が 1フンタイマー から 12フンタイマー まで変化します。
     4. 半固定抵抗器Ｂを回して計りたい時間)をセットします。
     5. スタートボタンを押します。
     6. カウントダウンが始まります。
     7. カウントダウンが終わると，ピーポー音が鳴ります。
     8. ピーポー音を止めるときは，リセットボタンを押します。
     9. ピーポー音は５０回鳴ると自動的に止まります。


   • デジタル時計 　(1)１０ＫΩ×４を配置変更



     使い方
     1. 電源スイッチをONにします。
     2. 液晶表示板)に，20×× ネン と表示されます。
     3. 半固定抵抗器)Ｂを回して，年を合(あ)わせスタートボタンを押します。
     4. 半固定抵抗器Ｂを回して，月を合わせスタートボタンを押します。同じように日，時，分，秒を合わせます。
     5. 秒を合わせてスタートボタンを押すと，デジタル時計が起動します。
     6. 時計表示されているとき，半固定抵抗器)Ｂを右に回しきると年月日時分が，少し左に回すと月日時分秒が表示されます。
     7. 時計表示されているとき，スタートボタンを押すと ００秒に合わすことができます。
     8. この時計は，1日あたり数秒ズレます。
   • [とじる]
3. デジタル温度計
   • (1)１０ＫΩ×４を配置変更　(2)温度センサー（ＬＭ６１ＢＩＺ）を接続。



     使い方
     1. 電源スイッチをONにします。
     2. 液晶表示板に，オンドケイ　ＬＭ６１　と１秒間表示されます。
     3. 液晶表示板の表示が　オンドケイ　××．×０ﾟ Cと変わります。
     4. この温度計は，マイナス２５℃から５０℃まで計ることができます。誤差は約３℃です。


   • １０ＫΩ×４を下のように配置変更すると，温度センサーにＬＭ３５ＤＺが使える。



     使い方
     1. 電源スイッチをONにします。
     2. 液晶表示板に，オンドケイ　ＬＭ３５　と１秒間表示されます。
     3. 液晶表示板の表示が　オンドケイ　××．×０ﾟ Cと変わります。
     4. この温度計は，０℃から１１０℃まで計ることができます。誤差は約１℃です。
   • [とじる]


4. 光アラーム
   • (1)１０ＫΩ×４を配置変更　(2)光センサー取付け部分を配線　(3)光センサーを配置



     使い方
     1. スタートボタンを押しながら，電源スイッチをONにします。
     2. チイサイト ＯＮ ジュンビ　と表示されたら，スタートボタンをはなします。
     3. チイサイト ＯＮ 数値：数値 と表示されます。
     4. 半固定)抵抗器Ｂを回すと左側の数値が000〜５１１まで変化します。
     5. 光センサーの上に手をかざして光をさえぎると右側の数値が変化します。
     6. 光アラームの動作点の調整： 半固定抵抗器Ｂを調整して，光をさえぎった値よりも１００くらい大きい値にします。
     7. 光アラームの起動： スタートボタンを押します。
     8. 光センサーの値が半固定抵抗器Ｂで設定した値より小さくなるとピーポー音が鳴りLEDが点滅します。
     9. ピーポー音)は２０回鳴ると自動的に止(と)まり監視状態になります。
     10. ピーポー音が鳴っている途中でリセットボタンを押すとピーポー音は止まり，すぐに監視状態になります。
   • [とじる]


5. フルカラーＬＥＤイルミネーション

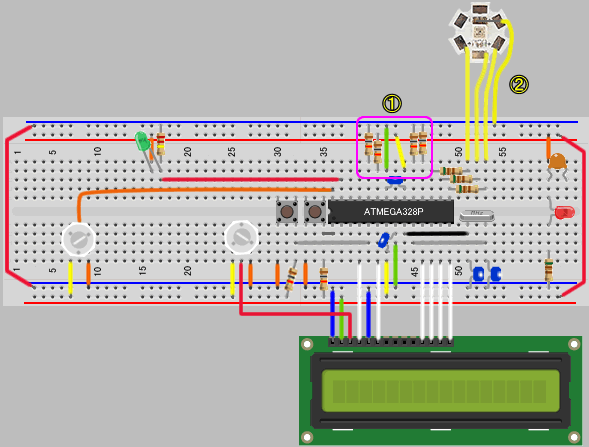

   • (1)１０ＫΩ×４を配置変更　(2)フルカラーＬＥＤを接続



     使い方
   • [とじる]
6. 音アラーム
   • (1)１０ＫΩ×４を配置変更　(2)圧電スピーカを接続



     使い方
   • [とじる]


7. トーン・ジェネレータ
   • 単音発生回路：　(1)１０ＫΩ×４を配置変更



     使い方


   • 効果音発生回路：　 (1)ジャンパ線を配置　(2)電解コンデンサ３３μＦと半固定抵抗Ｂを配置



     使い方
   • [とじる]

= 以下作業中 =
