EAGLEとKiCad 5.xの連携

KiCad ver.5.xにはEAGLEのプロジェクトをインポートする強力な機能が備わっています。その機能を用いてEAGLE ver.9.x で製作した単体基板をKiCadにインポートし配列配置機能を使って面付けする方法を紹介します。

※「KiCad 5.0.1にはEAGLEプロジェクトがインポートできないバグがある」とKiCad公式がアナウンスしています


EAGLE ver.9.x で製作した25mmx25mmの単体基板を,KiCadにインポートして4行4列(100mm x 100mm)に面付けします。

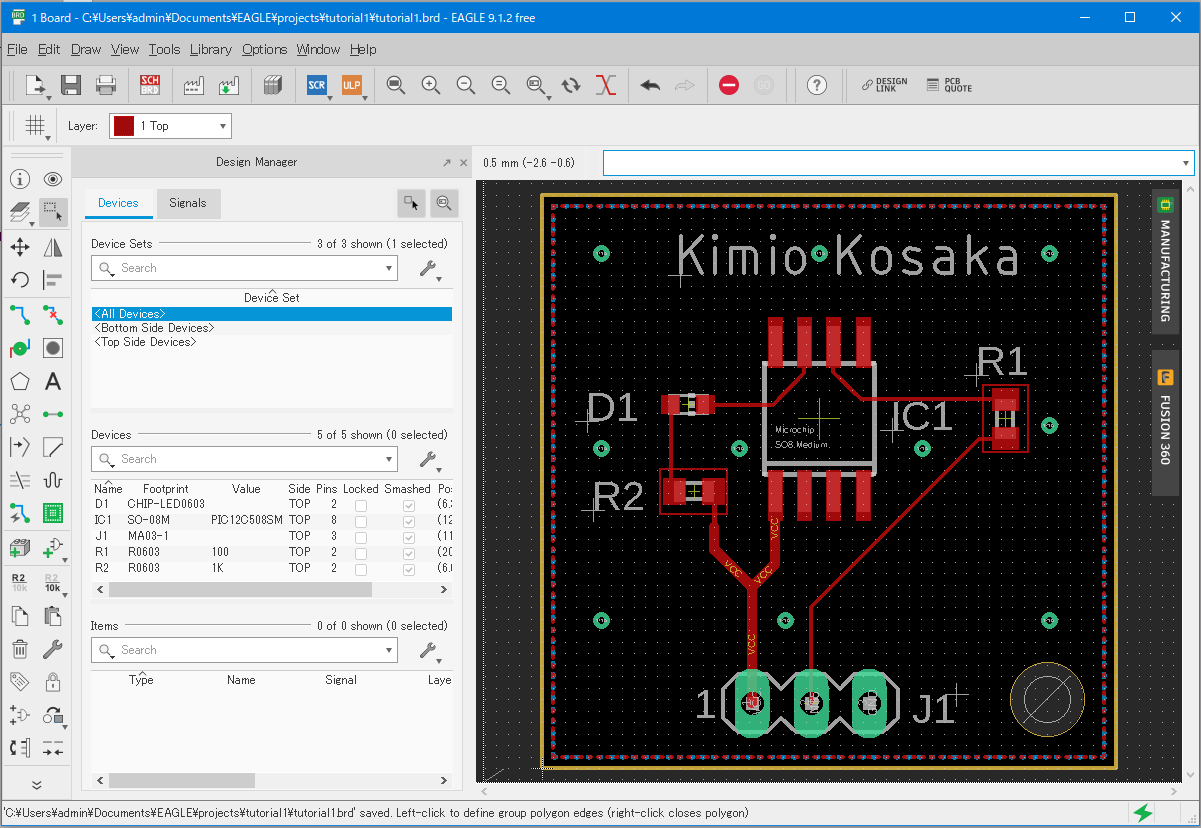

  1. EAGLEで単体基板を製作。
    この例ではプロジェクト名をtutorial1としています。
  2. KiCad にEAGLEのプロジェクトをインポート
    1. KiCadを起動

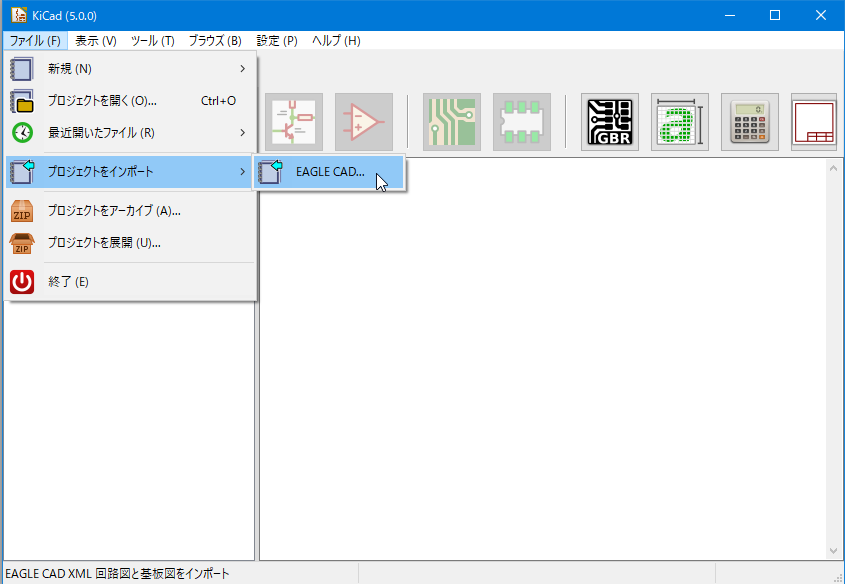

    2. 「ファイル」→「プロジェクトのインポート」→「EAGLE」と進む

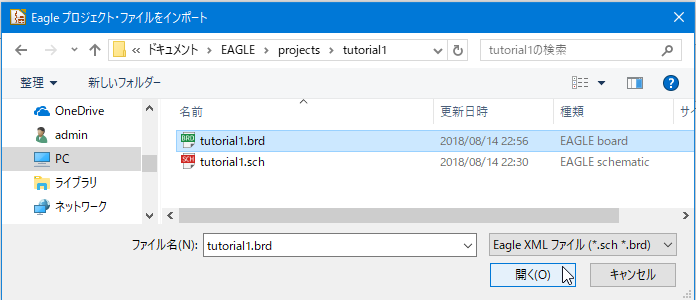

    3. EAGLEのプロジェクトフォルダを開いてtutorial1.brdを選択して「開く」をクリック

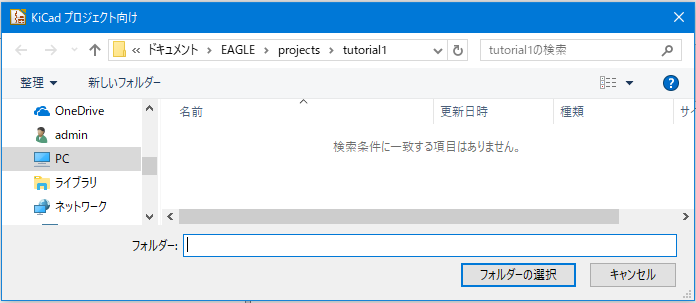

    4. KICad用プロジェクトフォルダ作成を聞いてくるので,そのまま「フォルダー選択」をクリック

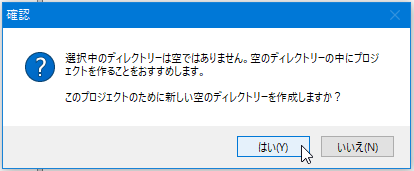

    5. 新規ディレクトリ(フォルダ)の作成を聞いてくるので「はい」をクリック

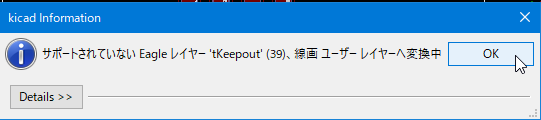

    6. PcbNewがレイヤー変換について聞いてくるので「OK」をクリック
  3. ベタグラウンドのクリアランスの調整
    KiCadにインポートしたレイアウトはEAGLEのデザインルールで描かれています。配線パターンを編集しないかぎりはEAGLEのデザインルールが維持されます。
    しかし、ベタグラウンド(塗りつぶし領域)についてはKiCad側での再描画が必須でKICadのデザインルールが適用されます。EAGLE ではOKであったベタグラウンドが KiCad ではNGとなることが起こり得ます。

    1.  ショートカットBを入力して,ベタグランド描画しクリアランスを確認。
      ここでは,フットプリントのGND端子とベタグランドのクリアランスが狭いので広くします。

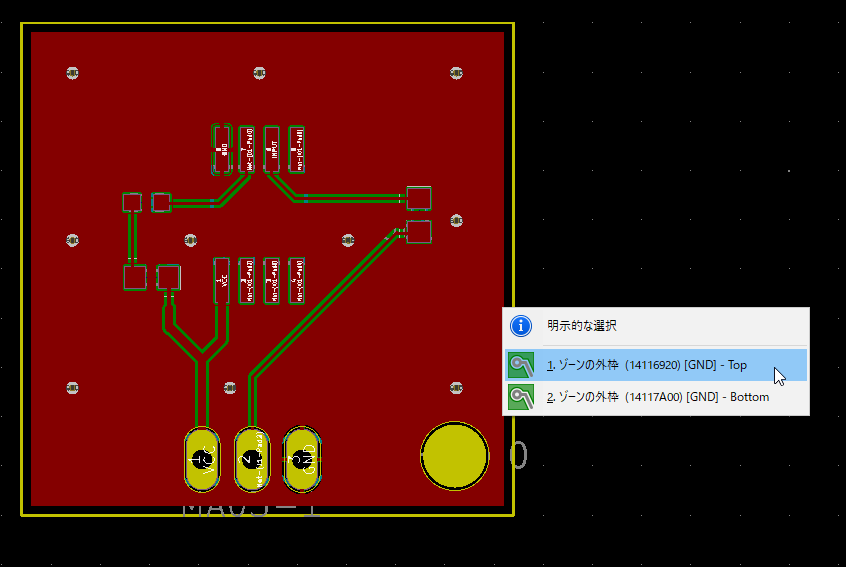

    2. ベタグランドのエッジにマウスポインタを合わせてショートカットEを入力しTop側を選ぶ。

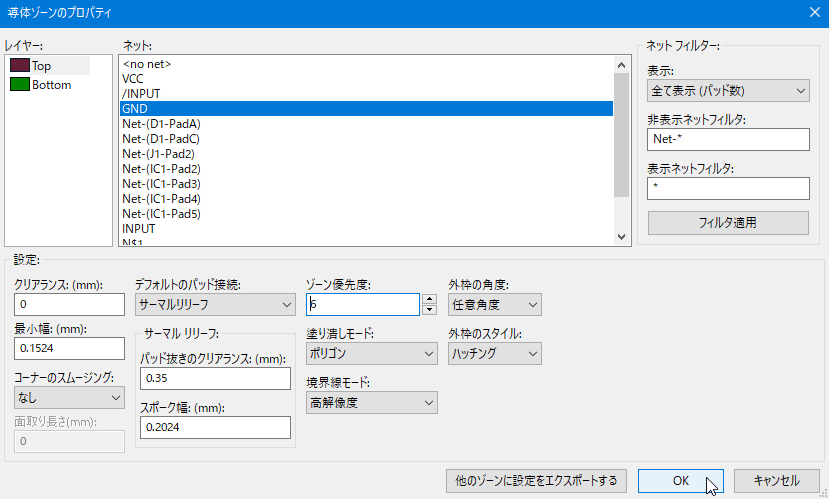

    3. プロパティダイアログの「パッド抜きのクリアランス」の値を0.35mmに設定する。他のパラメータはそのまま。
    4. ベタグラウンドを再描画してクリアランスの変更を確かめる。
    5. 同様にしてBottom側のベテグラウンドのクリアランスも設定する。
  4. ファイル保存してKiCadを終了する。
    1. レイアウトファイル名:tutorial1.kicad_pcb
    2. 回路図ファイル名:tutorial1.sch
  5. 面付け準備
    1. 面付け用にPcbNewを直接起動

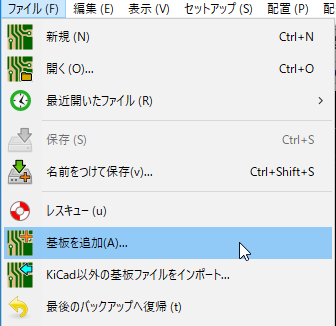

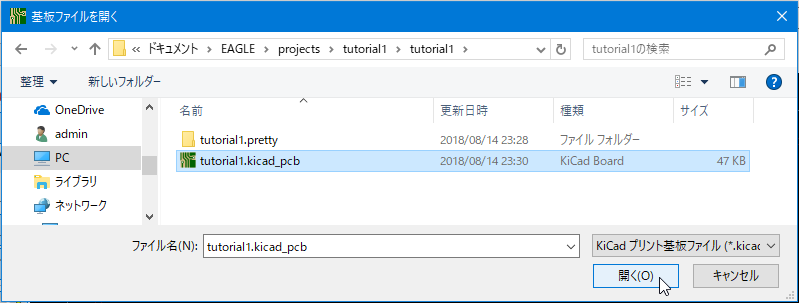

    2. 「ファイル」→「基板を追加」と進み
    3. 先に保存したtutorial1.kicad_pcbを読み込む。
    4. 読み込んだレイアウトをを図枠中央からやや左下に配置。
      配置したらショートカットCTRL+Bでベタグラウンド描画を停止。

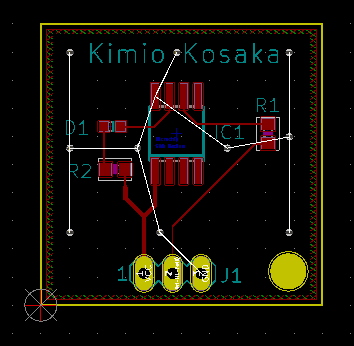

    5. レイアウトの外形線の左下角にグリッド原点とドリル原点を設定
    6. グリッド間隔を2.500mmに設定
  6. 面付け操作
    1. ブロック選択する
    2. 右クリックメニューの「配列を作成」

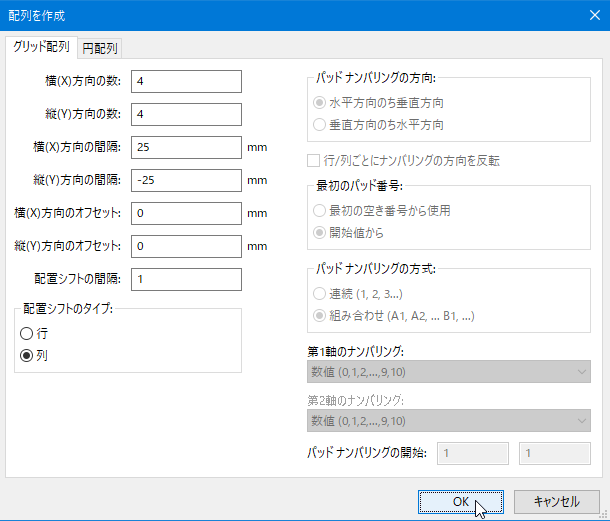

    3. 配列を作成」ダイヤログに面付け条件を設定し「OK」をクリックして面付け実行
      横(X)方向の数:4
      縦(Y)方向の数:4
      横(X)方向の間隔:25
      縦(Y)方向の間隔:ー25
      他のパラメータはデフォルトのまま
    4. 面付けの様子
    5. 無駄なラッツネストが表示されるのでラッツネスト非表示にする
    6. 単体基板の外形線削除
      新たに外形線を引くので既存の外形線を一括削除する。

      1. 「編集」→「広域削除」と進む。
      2. 「アイテムを削除」ダイアログが開くので基板外形にチェックを入れて「OK」をクリックし削除実行。
    7. 新たな外形線とVカット線を描く
      新たな外形線他はEco2.Userレイヤーに描く。これは外形線レイヤーEdge.Cutに文字入力できないKiCadの仕様を回避してV-CUT指示をする策

      1. 面付け基板全体を囲む100mm x 100mmの外形線を描く
      2. 外形線を突き抜けるかたちで縦横にV-CUT線を描く
      3. V-CUT線の脇に文字列V-CUTを置く
  7. ファイル名tutorial1-PNL.kicad_pcbで保存する。
  8. 製造データ出力
    ベタグランドを描画した状態で,
    発注先のガーバーデータ等のルールに合わせて製造データを出力する。
    このとき,外形線がEdge.CutsレイヤーでなくEco2.Userレイヤーに描かれていることに注意を要す。
