お手軽ATtiny10開発環境

Arduino Advent Calendar 2019 参加

[ Japanese / English ]

Arduino UNO ＋ TPI書き込みスケッチ を利用するATtiny10開発環境の構築

この環境ではAVRISPmk2などの専用AVRライタを用いません

Arduino IDE 1.8.10 と下記掲載のATtiny10開発環境は適合しません。
ATtiny10開発環境は Arduino IDE 1.8.9 配下でお使い下さい。
（1.8.10に対応させるべく作業進行中です）

1.  概要
   1. これまで
      こちらの環境を使ってArduino IDE 配下でATtiny10の開発が可能です。ただし，ATtiny10はTPIと呼ばれる書込みプロトコルを用いているためAVRライタにArduinoUNO+ArduinoISPは使えずAVRISPｍk2等のTPI書き込みができる専用AVRライタが必要です。ArduinoUNO+ArduinoISPのようなお手軽な開発環境が望まれていました。
   2. Arduini UNOに若干の改造を施してAVRISPmk2相当にしTPI書込みを行う方法もありますが、ここで紹介する方法ではArduino UNOの改造は一切行いません。
   3. 教えていただいた
      先日，ダシダ氏(@akipropro)から，ArduinioUNOとTPI書込みスケッチによるATtiny10開発環境について下のURLを教えていただきました。
      http://junkplusarduino.blogspot.jp/p/attiny10-resources.html
   4. 構築した環境の構成
      当該Webページを閲覧しTPI書込みスケッチや制御アプリケーションを試行して，この環境は容易にArduino IDEに組み込めると考えました。

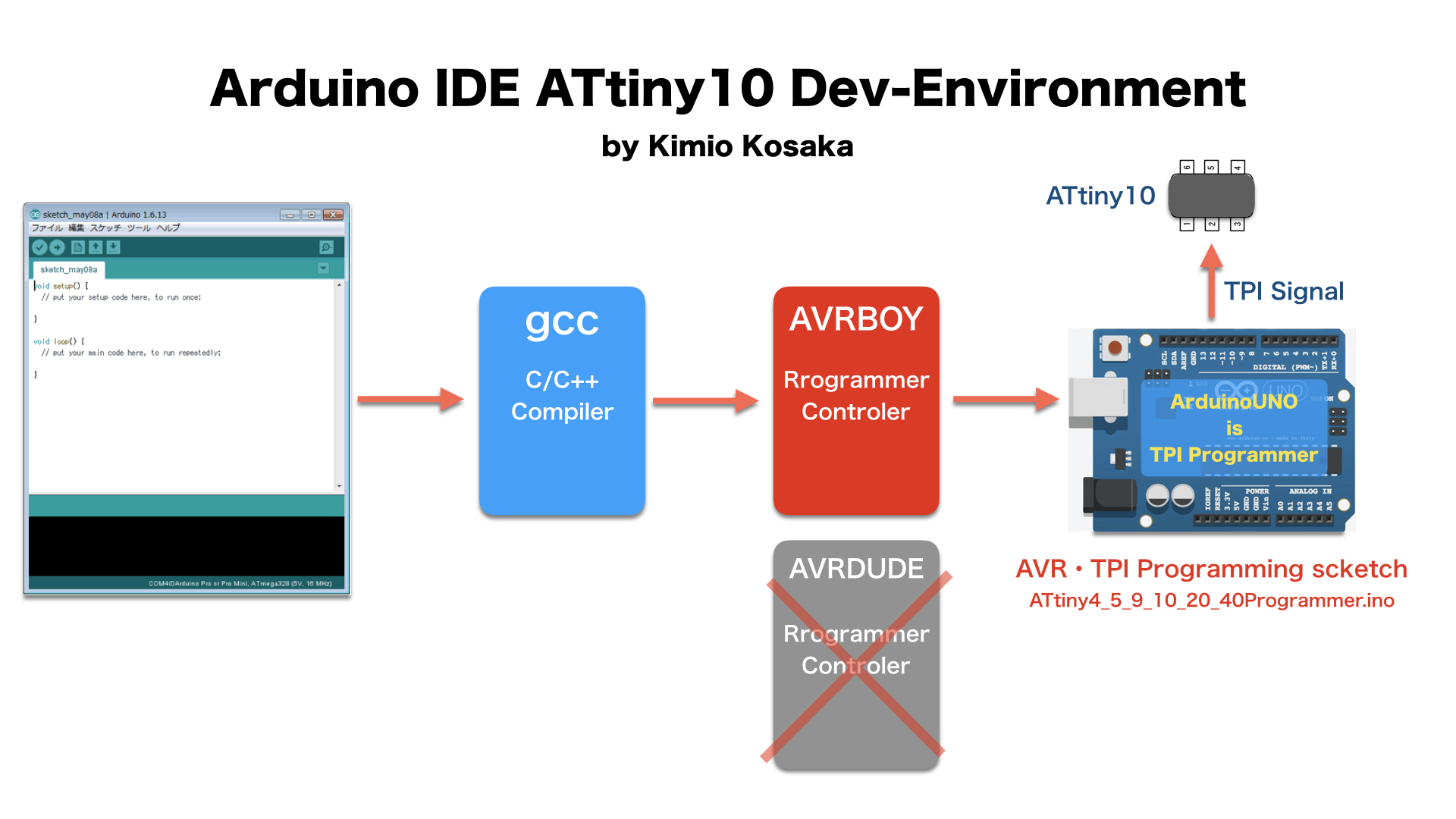

      ただし，Arduino IDEの標準AVRライタ制御ツールであるAVRDUDEはこのTPI書込みスケッチに対応していないようなので，AVRDUDEに代わるライタ制御ツールAVRBOYを制作しArduino IDEに組込んで用いることとしました。構築した開発環境の概略は図１のとおりです。
   5. この開発環境はマルチプラットフォームに対応します。Arduino IDE 1.8.x が動けば macOS,　Windows, x86-Linux, ARM-Linux で動かすことができます。
      （ただし，Intel-x86系は64ビット環境でしか動作検証しておりません）

      図１

      TPI書込みスケッチのコマンド体系をSTK500v2に準拠させればAVRDUDEから制御することができるようになります。Arduino IDEとの連携はこの方法が王道と考えます。あるいはavrdude.confの記述で対応させることができるかもしれません。

2. 準備
   1. ボードと部品

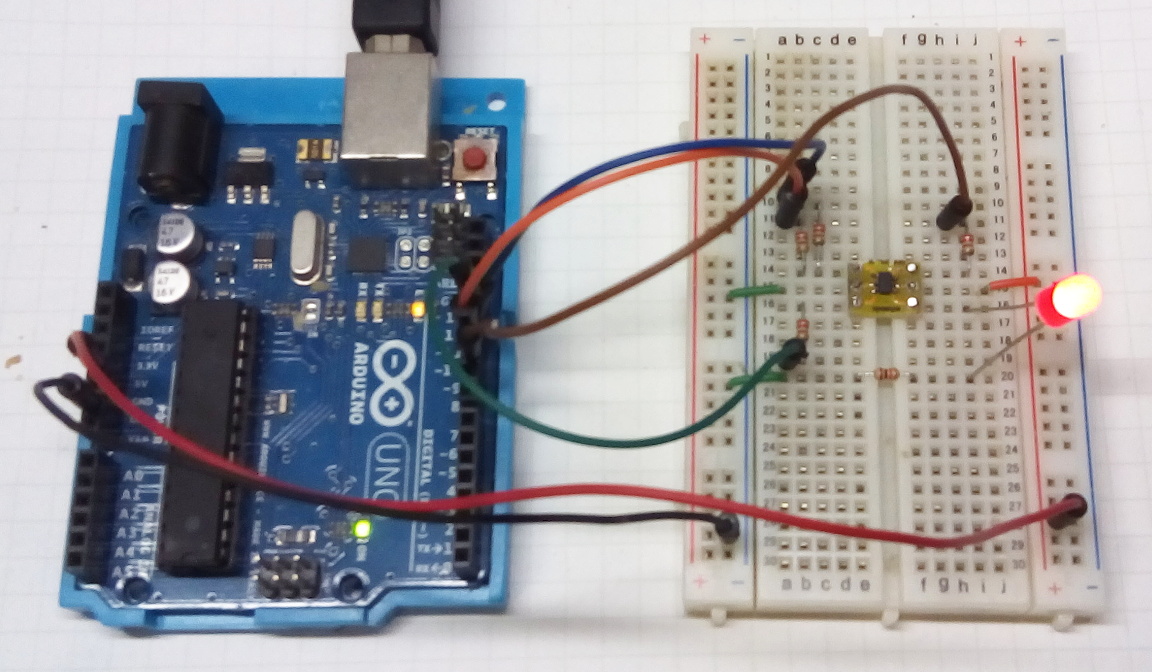

      ArduinoUNO, ATtiny10, 抵抗220Ω , 抵抗1KΩ, LED, ブレッドボード, ジャンパー線，図２
      注：ATmaga32U4系のArduino Leonardo/Microなどでの動作検証は全くしておりません。

      図２

3. 配線

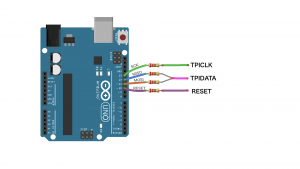

   1. TPI書込み信号は保護抵抗220Ωを通して引き出します。図３


      図３

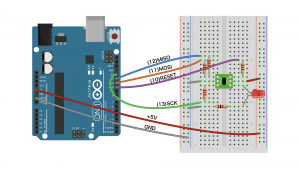

   2. この回路で動作検証を行います。図４


      図４

4. TPIライタースケッチの書込み
   1. このTPI書込みスケッチ→　ATtiny4_5_9_10_20_40Programmer_2.zip 　をダウンロードしzipを展開してArduino IDEのスケッチフォルダにコピー/移動します。
      これはオリジナル・スケッチを制御ツールAVRBOYと確実に連携するように改編したものです。
   2. Arduino IDEを起動し「ATtiny4_5_9_10_20_40Programmer_2」を用意した Arduino UNO に書き込みます。
5. 開発環境のインストール
   1. 下の開発環境パッケージへのリンクURLをコピーします。
      .
      https://kimio-kosaka.github.io/bitDuino10-arduinoTPI/package_bitDuino10-arduinoTPI_index.json
      .
   2. Arduino IDEのツールバーから
      Windos,Linux：「メニュー」→「環境設定」→「追加のボードマネージャのURL」と進みます。
      mac：「Arduino」→「Preferences」→「追加のボードマネージャのURL」

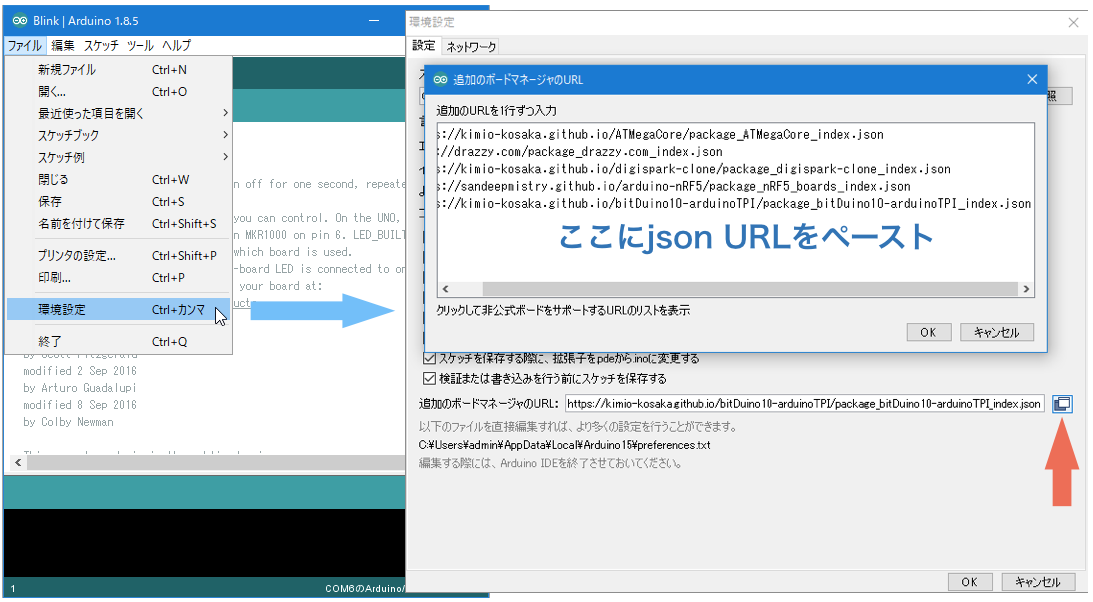

   3. コピーしたjson URLを追加のボードマネージャのURLのテキストボックスにペーストします。図５
   4. 設定を閉じます。


      図５

   5. 「ツール」→「ボード」→「ボードマネージャ」と進みます
   6. ボードマネージャの検索欄に bitduino と入力します

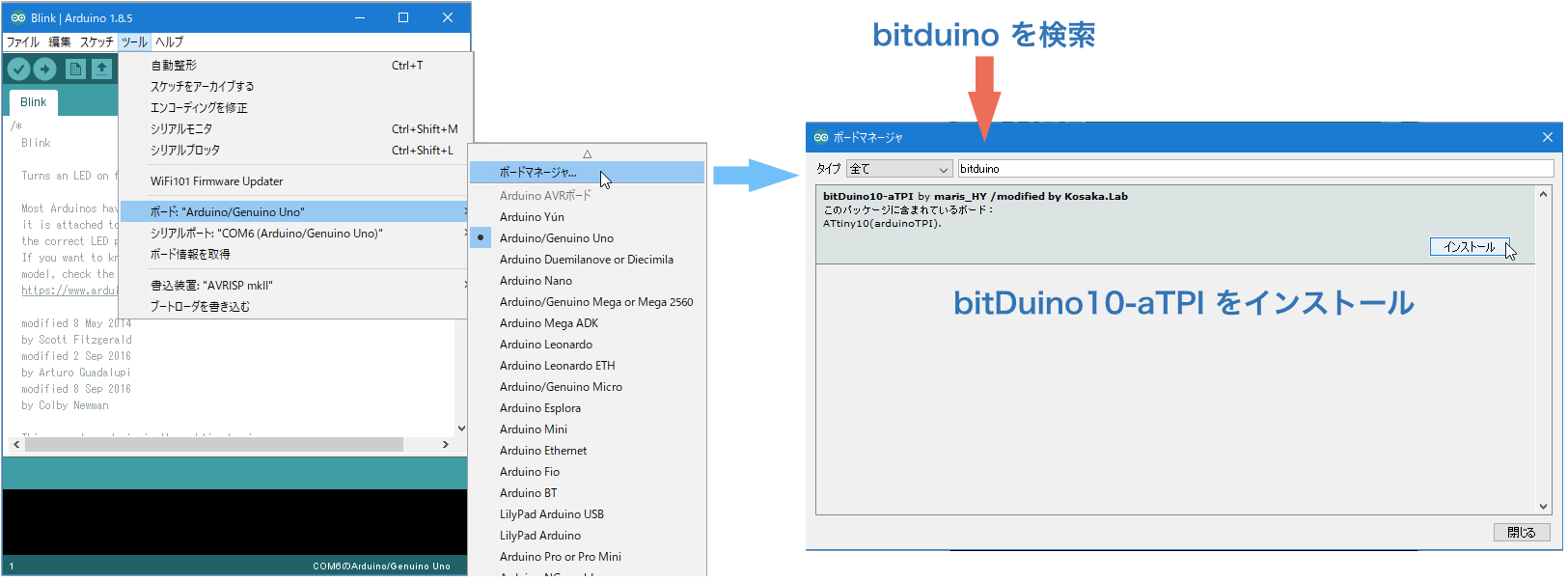

   7. bitDuino10-aTPI  をインストールします。図６
   8. ボードマネージャを閉じます。


      図６

6. ボード選択

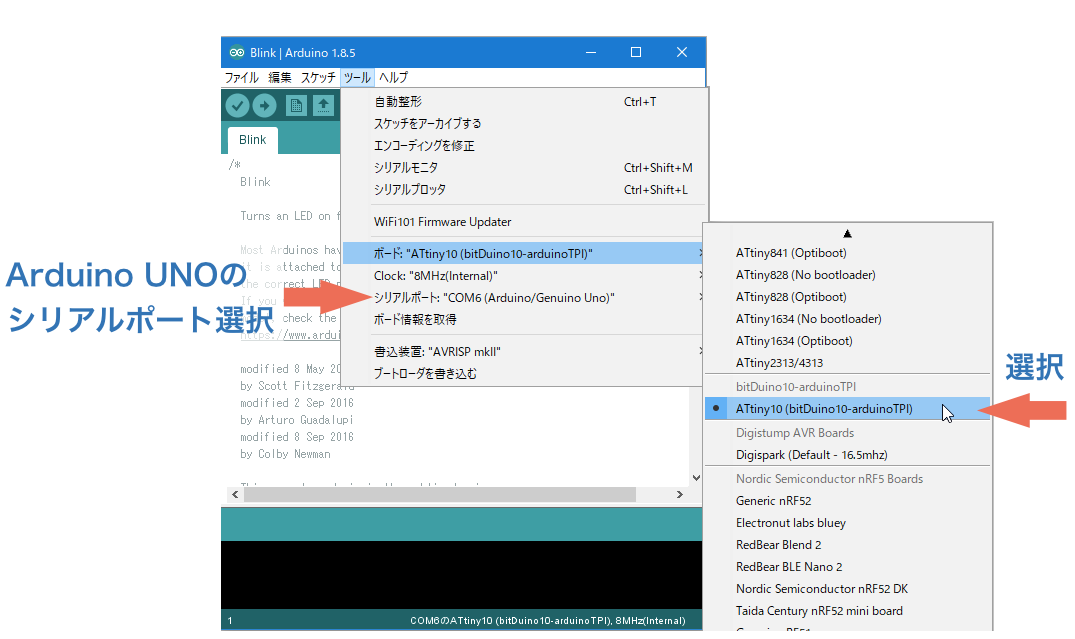

   1. 「ツール」→「ボード」と進み，ボードリストをスクロールし「ATtiny10(bitDuino10-arduinoTPI」を選択します。図７
   2. シリアルポートはArduinoUNOのポートを使います。
      Windows でCOMポートの番号が３桁(例えば COM106)だとエラーが発生するため、COMポートの番号を２桁以下に手動で書換える必要ありとのバグレポートがあります。
   3. 書込装置はそのまま。この環境は書込装置に何を選んでもAVRBOYツールが起動しTPI書込みをするように設定してあります。


      図７

7. 動作検証
   1. L チカスケッチ01.Basics/Blinkを呼出します。
   2. 書込みボタンをクリックしてコンパイルと書込みを実行します。

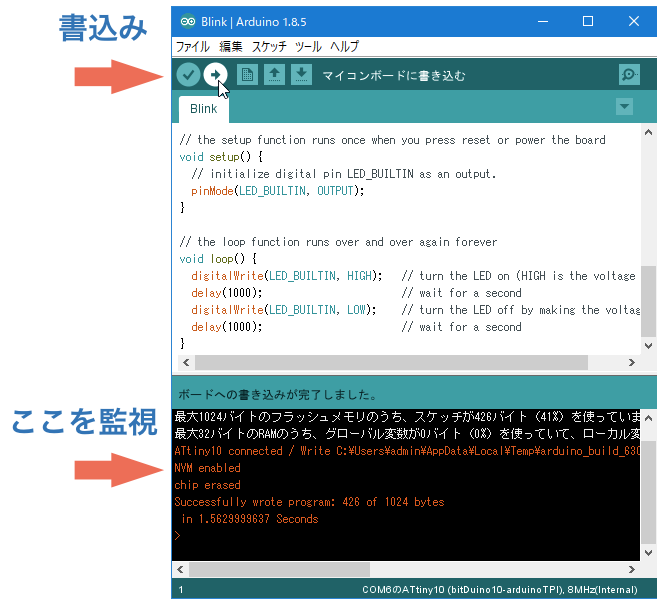

      Arduino IDE のステータスエリアで進捗を監視します。図８
   3. 書き込みが終わると前述図４の配線回路のLEDが１秒間隔で点滅します。

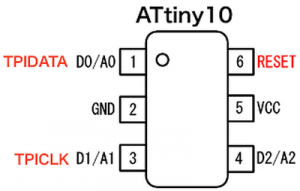

   4. ATtiny10のピン定義は図９のとおりです。


      図８	LED_BUILTINはD２ 図９
8. ソースコード
   1. bitDuino10-arduinoTPI
      この開発環境の定義ファイル群は下のGithubリポジトリに収容しております。
      https://github.com/kimio-kosaka/bitDuino10-arduinoTPI
   2. AVRBOY
      制御ツールAVRBOYのソースコード（GO言語）と
      ATtiny4_5_9_10_20_40Programmer_2 のソースコードは下のGithubリポジトリに収容しております。
      https://github.com/kimio-kosaka/avrboy
   3. TPIライタースケッチ
      オリジナルの「ATtiny4_5_9_10_20_40Programmer」の開発元Webサイトは不明です。ソースコードに作者のメールアドレスが記述されています。
9. 関連記事

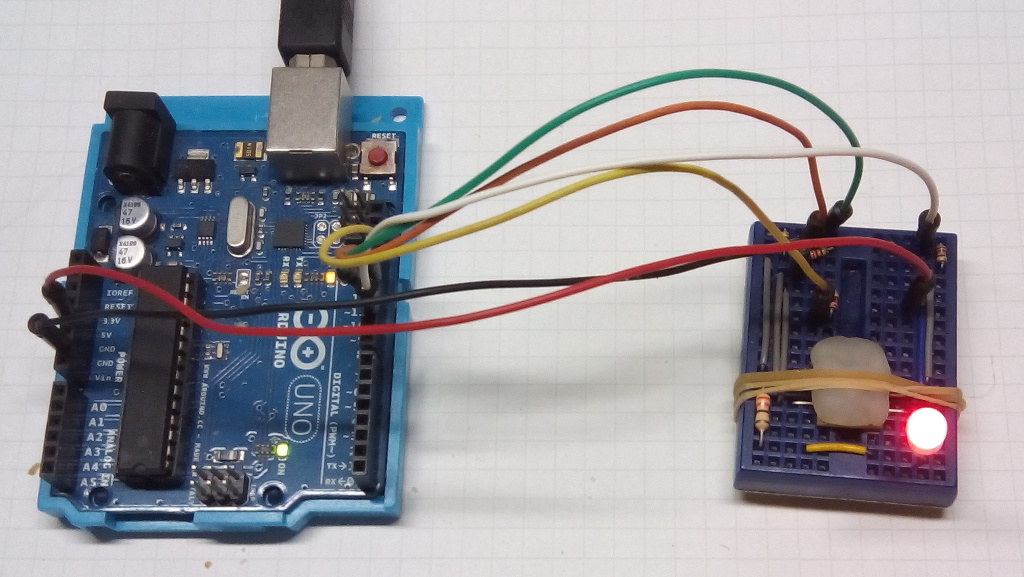

   1. ATtiny10 書込み治具の製作（図10の治具）


      図10

   2. ATtiny10でシリアル制御フルカラーLEDをドライブ
10. bitDuinoについてはこちらの来歴をご覧ください。
11. その他
    記事の利用ライセンスはこちらをご覧ください。
