Arduino IDE に ATtiny202 他の開発環境を組み込む

１．概要

次によりATtiny202他の開発環境を整えます。

1. 用意するもの
   1. ATtiny202
   2. Arduino-UNO（書込装置として使用）
   3. 抵抗器 4.7kΩ
   4. Lチカ回路用 LED,抵抗器
2. Arduino-UNOにUPDI書込みスケッチをアップロードします。
3. Arduino IDE にATtiny202他の開発環境「megaTinyCore」をボードマネージャを用いて導入します。
4. LチカスケッチをATtiny202に書込み動作検証します。

２．UPDI書込みスケッチ「jtag2updi」

1. ATtiny202 他にはUPDI方式でスケッチを書込みます。
2. Arduino-UNOに jtag2updi スケッチをアップロードしArduino-UNOをUPDI書込装置として働かせます。
3. 下のURLにアクセスします。
   https://github.com/SpenceKonde/jtag2updi

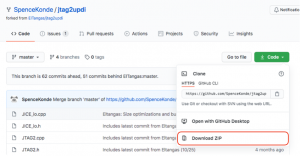

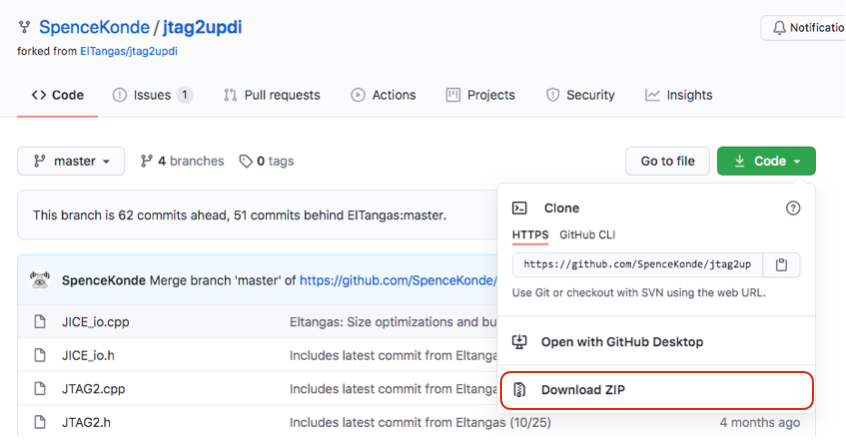

4. 開いたページの[CODE]ボタンをクリックしプルダウンメニューの[Download ZIP]を選択してjtag2updi-master.zipをダウンロードし保存ます。

5. jtag2updi-master.zipを展開生成した jtag2updi-masterフォルダの名前をjtag2updiと変更します。
6. jtag2updiフォルダをArduinoスケッチ保存フォルダ（windowsのデフォルトならば “ドキュメント/Arduino”）に移動します。
7. Arduino IDEを起動しjtag2updiを開きます。
   このとき白紙の「jtag2updi」が開きますが，それで正常です。
8. アップロードボタンをクリックしてArduino-UNOにjtag2updiをアップロードします。

３．ATtiny202他の開発環境導入

1. インターネットに接続されていることが必須です。
   すでにATtinyCoreの開発環境をインストールしている場合は次の2〜４は飛ばします。
2. 下の直接リンクurlをコピーします。
   http://drazzy.com/package_drazzy.com_index.json
3. Arduino IDEを起動し「環境設定」を開きます。
   win: [ファイル]→[環境設定]
   Mac:[Arduino]→[Preferences]
4. 「追加のボードマネージャのURL」欄に先程コピーした直接リンクurlを貼り付け，[OK]をクリックして閉じます。


   図１

5. [ツール]→[ボード：]→[ボードマネージャ…]と進みます。ボードマネージャウインドウが開きます。

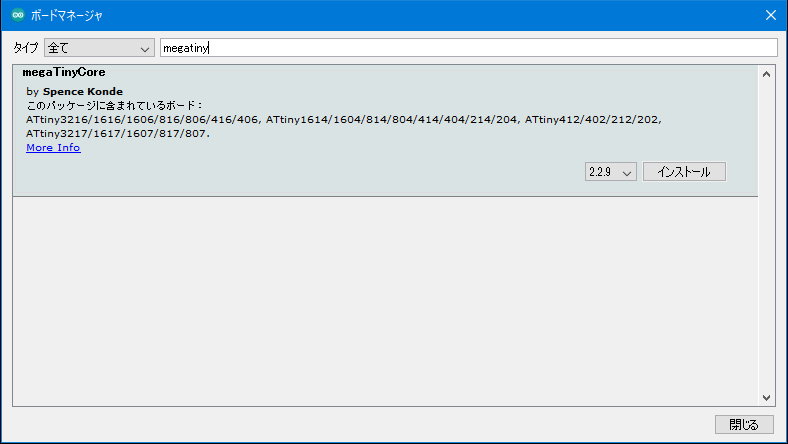

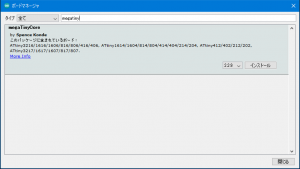

6. 「検索をフィルタ」の欄に megatiny と入力します。
7. megaTInyCore がリストされるので，[インストール]ボタンをクリックするとクラウドからボードデータがダウンロードされインストールされます。


   図２

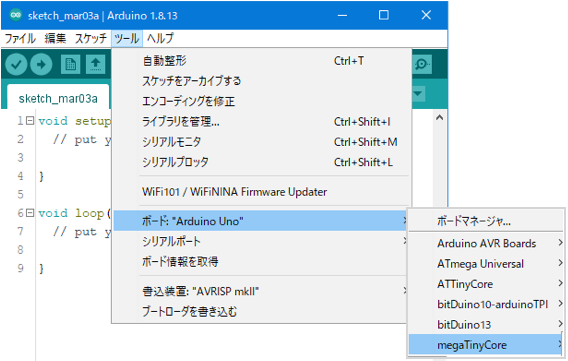

8. ボードマネージャを閉じて[ツール]→[ボード：]と開くとmegaTinyCoreの項目が増えています。


   図３

３．ボード / Chip / Clock / Port の選択

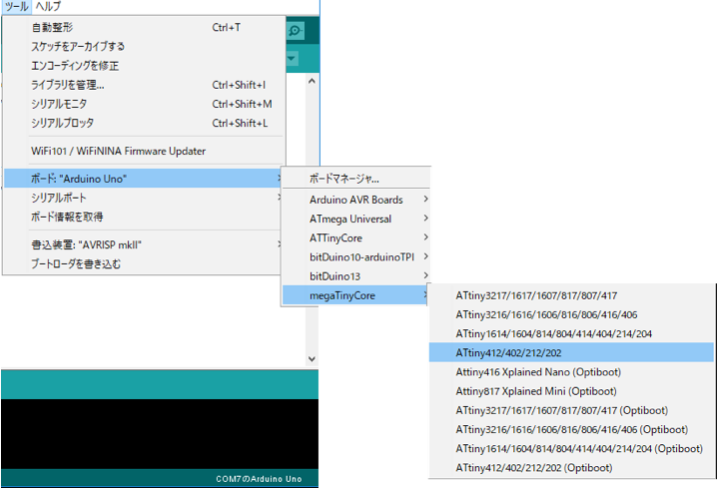

1. [ツール]→[ボード：]→[megaTinyCore]と進みATtiny412/402/212/202を選択します。図４
2. [ツール]メニューを開くと[ボード:]の下にChip: / Clock: …. の項目が追加されています。

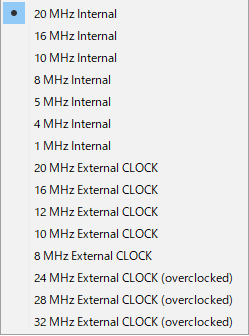

3. ChipとClockを自分の目的に合うよう選択して使います。図５，図６
4. Port: にはArduino-UNOが接続されているシリアルポートを設定します。
5. 他の項目の設定の詳細は作者のSpence Konde氏のページを参照してください。


   図４

   図５

   図６

４．書込装置の選択

1. Arduino IDEのメニュー「ツール」→「書込装置」と進みます。

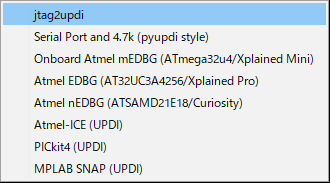

2. jtag2updi を選択します。図７


   図７

５．ATtiny202のプログラミング・テスト

1. 配線

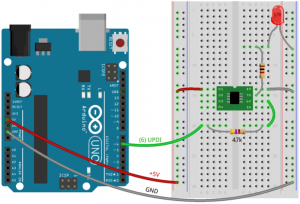

   1. 図８のように配線します。
      Arduino-UNOのD6ポートから引き出したUPDI書込み信号は保護抵抗4.7KΩを通して接続します。

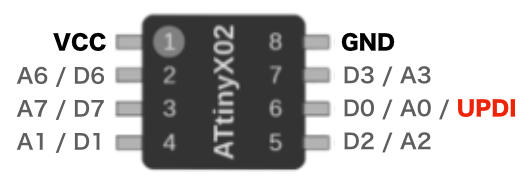

   2. 図９はATtiny202のピンアサイン略図です。
      ​

      図８	Attiny202 図９

2. ヒューズビットの書込み
   1. Arduino IDEのメニュー[ツール]→[ブートローダを書き込む]と進みます。
   2. この操作で「３．ボード / Chip / Clock / Port の選択」で設定したClockなどの情報がATtiny202のヒューズビットに書き込まれます。
3. 動作検証
   1. L チカスケッチ01.Basics/Blinkを呼出します。
   2. 書込みボタンをクリックしてコンパイルと書込みを実行します。
      Arduino IDE のステータスエリアで進捗を監視します。
      Cannot locate “flash” and “boot” memories in descriptionと表示されますが問題ありません。
   3. 書き込みが終わると図８の配線回路のLEDが１秒間隔で点滅します。
      LED_BUILTINにはD３に割当てられています。
4. ATtinu202ピンアサイン

   megaTinyCore/megaavr/variants/txy2/pins_arduino.hから抽出したピンアサイン表です。

   I2C/SPI	Analog	Digital	Pin		Pin	Digital	Analog	I2C/SPI
   VCC			1		8	GND
   TXD	A6	D6	2		7	D3	A3	SCK
   RXD	A7	D7	3		6	D0	A0	SS
   SDA/MOSI	A1	D1	4		5	D2	A2	SCL/MISO
