TwitterでKiCad回路図の三端子レギュレータ周りで発生したERCエラーをどう解決するか知りたいとのtweetを見た。

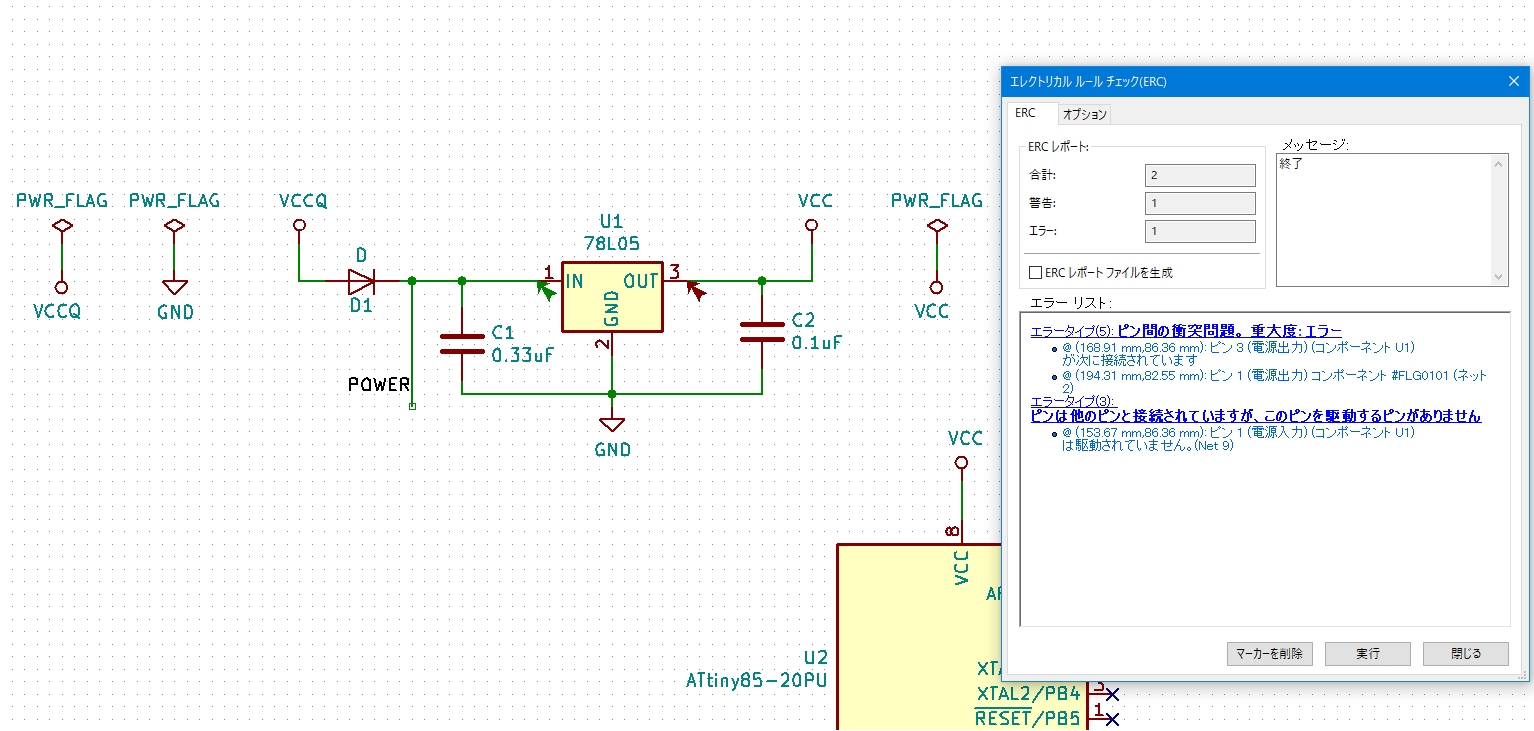

回路図とERCエラーは図１のとおり。

図１
ERCエラーの原因と解決策
1. 78L05 ３番ピン(OUT)の重大なエラー
  1. VCC端子にPWR_FLAGが付けられているのが原因
  2. VCC端子は電源入力属性(図２)を持っているので電源出力属性のピンと接続する必要がある
    図２

    ピン属性を見るには，回路図上のシンボルにマウスポインタを合わせショートカットCTRL+Eを入力するとシンボルエディタが開くので，目的のピンにマウスポインタをあわせてショートカットEでピンのプロパティを開く。
  3. この回路のVCCには78L05の３番ピン(OUT)とPWR_FLAGが接続されている

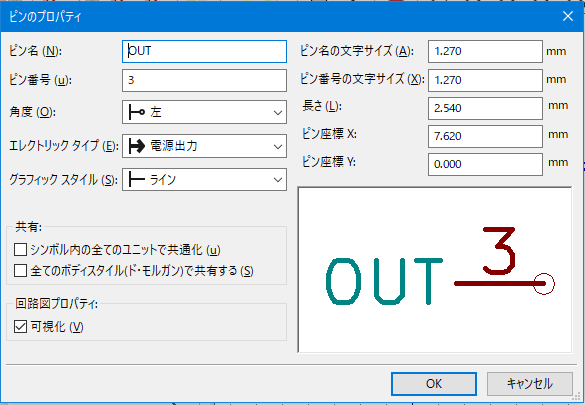

  4. 図３，４のとおり78L05の３番ピン(OUT)とPWR_FLAGはともに電源出力の属性を持っている
    図３

    図４
  5. これがそれぞれVCCピンに接続されているので電源出力属性ピン同士が衝突（短絡）し重大なERCエラーとなる。
  6. 解決策：PWR_FLAGを削除し78L05の３番ピン(OUT)のみをVCCに接続すればよい。
2. 78L05 1番ピン(IN)のエラー
  1. 78L05 1番ピン(IN)に電源出力属性ピンが接続されていないのが原因

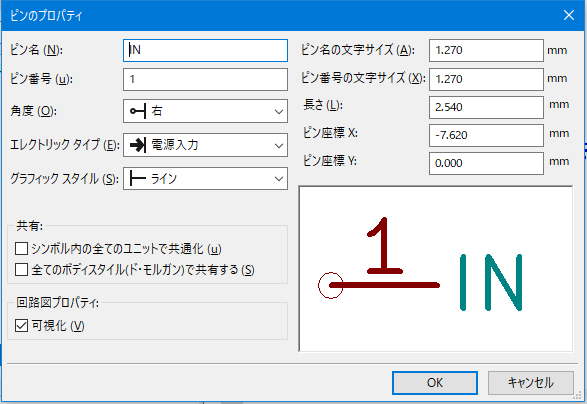

  2. 78L05 1番ピン(IN)の属性は電源入力である。図５
    図５

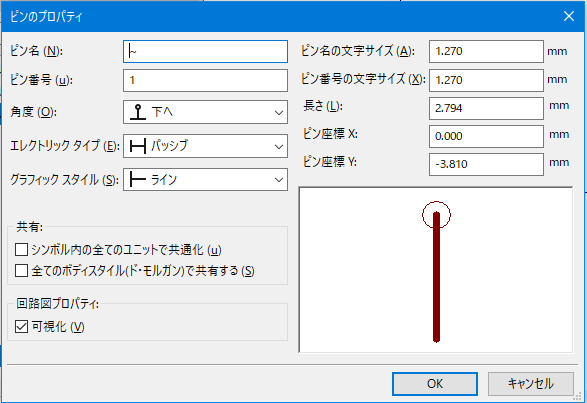

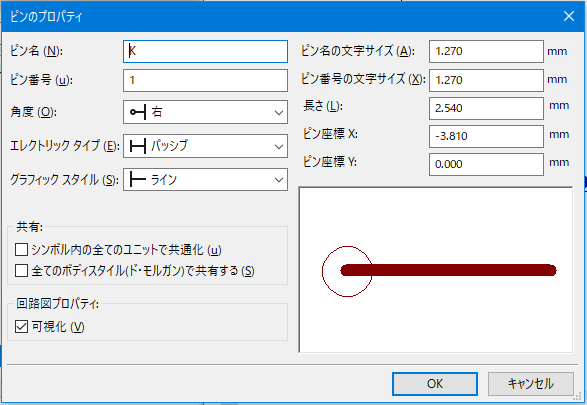

  3. 78L05 1番ピンに接続されているダイオード，コンデンサのピンの属性はパッシブである。図６，７
    図６

    図７
  4. このように78L05 1番ピン(IN)を駆動するための電源出力属性のピンが接続されていないのでERCエラーとなる。
  5. 解決策：78L05 1番ピン(IN)に電源出力属性ピンPWR_FLAGを接続すればよい。

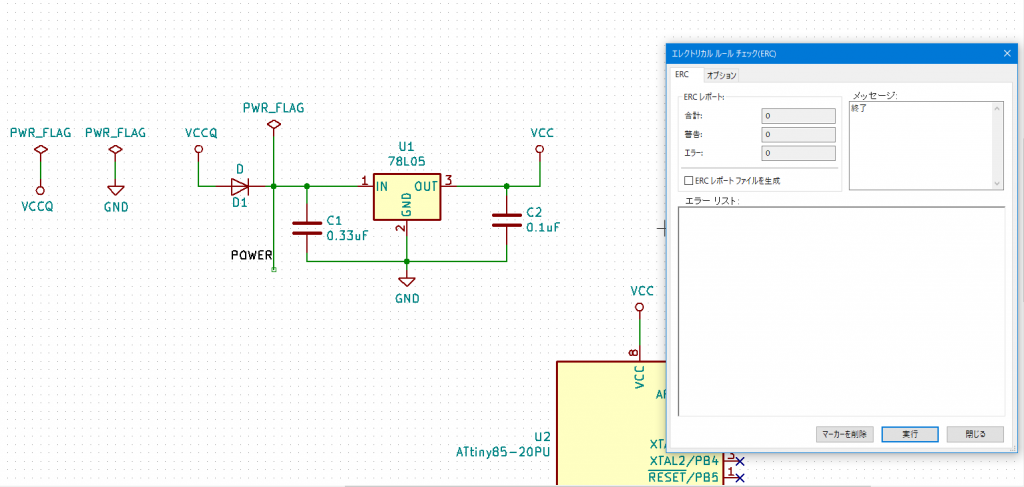

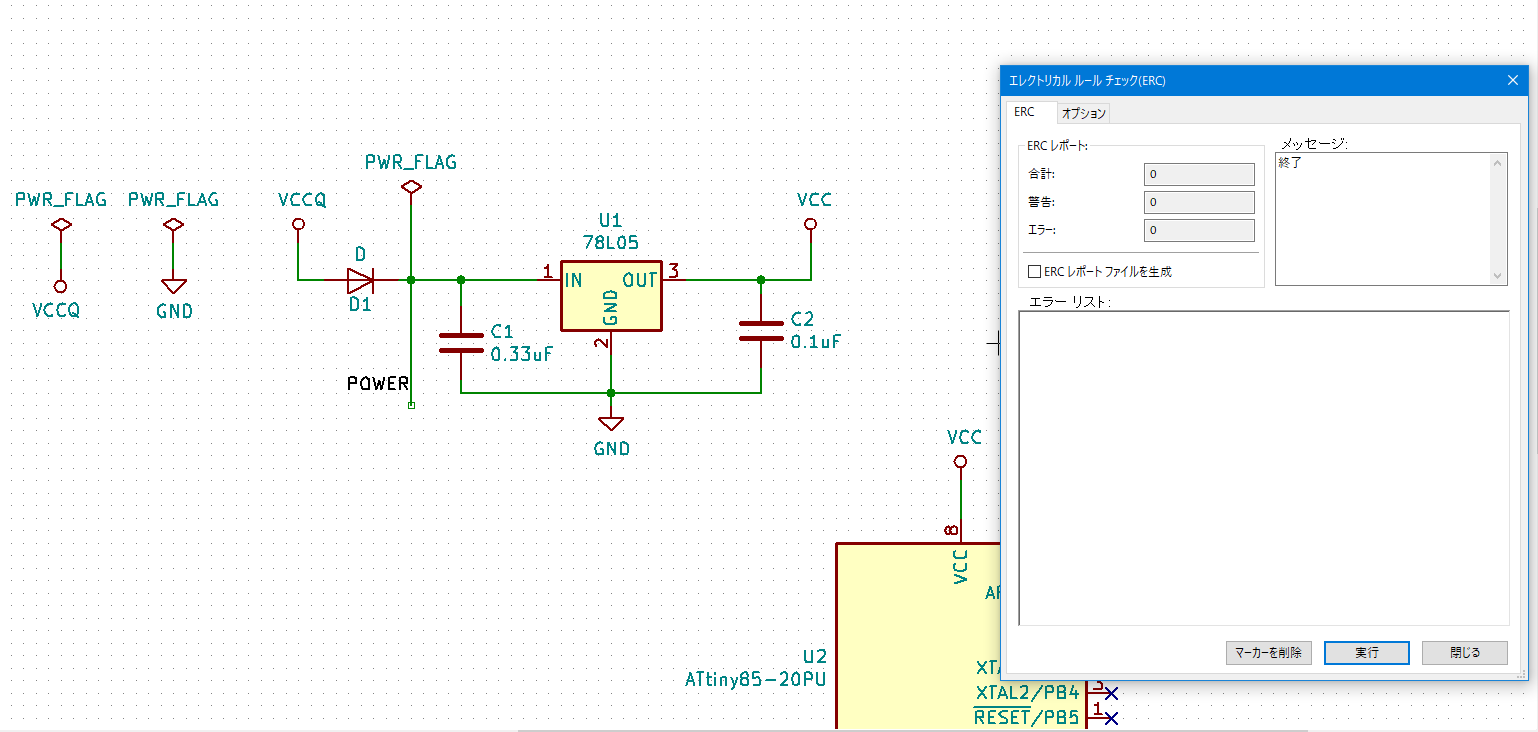

解決策を施した回路

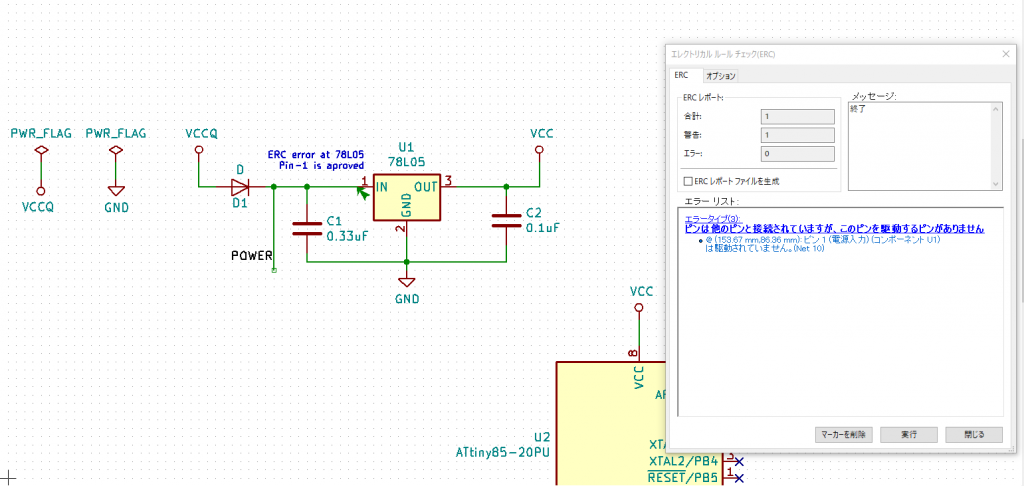

図８
ERCエラーの許容

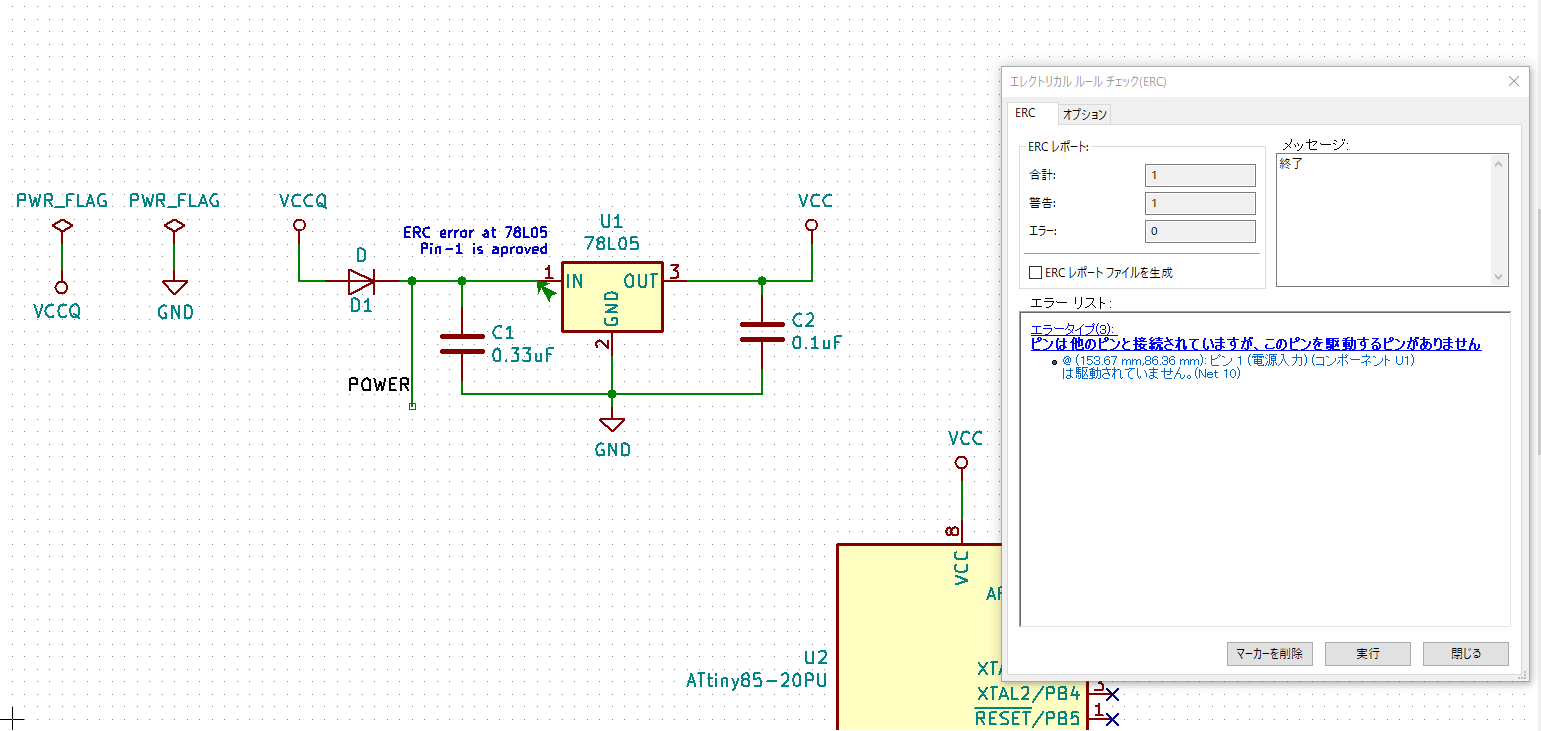

ERCエラーはプログラムのコンパイルエラーとは異なり設計者が許容できるのもは無視してよい。例えば78L05 1番ピン(IN)のERCエラーは許容してPWR_FLAGを接続しなくともよい。ただし，ERCエラーを許容した場合は図９のように設計者の意図であることを明示しておきたい。

図９
