EAGLE ver.8.4 以降にSPICEが内蔵されたのは知っていたが回路シミュレーションは主にLTSpiceで行っているので特段使っていなかった。
先日，使ってみてかなりイイ。アナログ回路ならば回路図入力→シミュレーション→基板設計がEAGLEだけで一気通貫で可能。
…という事で実習テキスト「EAGLE-SPICE Basics」を書きました。
EAGLE-SPICEの情報がWebにあまり無いので無償版も作成して頒布することにしました。
書籍概要（有償版：青＋赤 / 無償版：青部分のみ）
| 1. 概要 1.1. 目的・目標 1.2. SPICEとは 1.3. EAGLEのSPICEシミュレーションの流れ 2. トランジスタ回路のシミュレーション 2.1. 準備 2.2. 回路図入力 2.3. トランジスタのSPICEモデル割当 2.3.1. SPICEモデルの入手 2.3.2. SPICEモデルの編集 2.3.3. User SPICE Models への保存 2.3.4. SPICEモデル割当一覧表の表示 2.3.5. 2SC1815へのSPICEモデル割当 2.4. シミュレーション 2.4.1. 電源 / 信号源の設定 2.4.2. AC解析（2SC1815） 2.4.2.1. 必要なグラフのみ表示させる 2.4.2.2. ネットリストの編集（増幅度を求める） 2.4.3. 過渡解析（2SC1815） 2.4.3.1. ネットリストの編集（回路定数を一時変更する） 3. オペアンプ回路のシミュレーション 3.1. LM741反転増幅回路 3.1.1. LM741のSPICEモデル入手 3.1.2. LM741のSPICEモデル編集 |

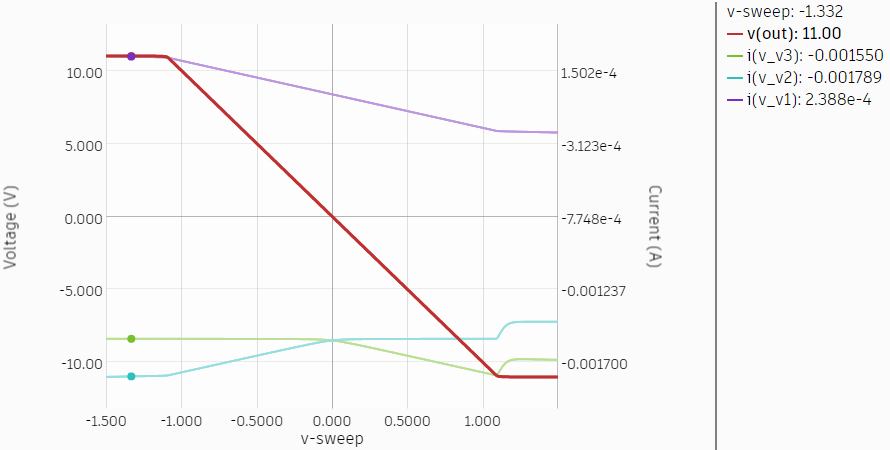

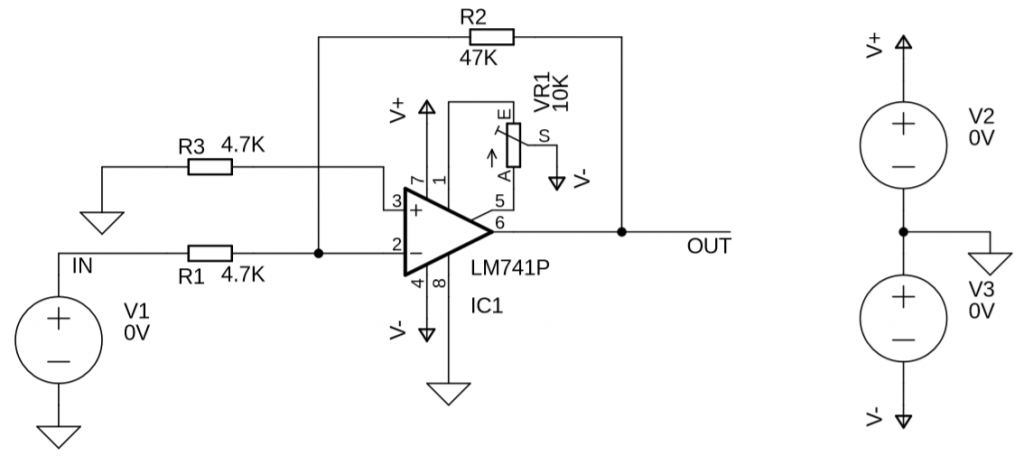

3.1.3. サブサーキット・EAGLE_LM741図解 3.1.4. 可変抵抗器用のダミーSPICEモデル 3.1.5. SPICEモデルの割当 3.1.5.1. 可変抵抗器へのSPICEモデルの割当 3.1.5.2. LM741へのSPICEモデルの割当 3.2. LM741反転増幅回路のシミュレーション 1 3.2.1. 電源の設定 3.2.2. DC解析(LM741) 3.2.3. 過渡解析（LM741：パルス応答） 3.2.3.1. 信号源の設定 3.2.3.2. 過渡解析の実行 3.3. LM358バンドパスフィルタ 3.3.1. 回路図入力の注意事項 3.3.2. LM358のSPICEモデルの入手 3.3.3. LM358のSPICEモデルの編集 3.3.4. サブサーキット・EAGLE_LM358概説 3.3.5. LM358へのサブサーキットの割当 3.3.6. AC解析（LM358） 4. 最新版のngspiceに差し替える 4.1. ngspiceのダウンロード/インストール 4.2. EAGLEへの登録 【参考】ngspiceを単体で動かす 5.参考になるWebサイト |
| 有償版：現在はEAGLE入門実習テキストの付録として頒布中。 https://kosakalab.booth.pm/items/968263 |
無償版：有償版から3章・４章を除いたものを無償で頒布中 https://kosakalab.booth.pm/items/1557292 |
 |
 |
