Arduino IDEでATtiny他の開発（AVRISP編）

Arduino 1.0.xをインストールします。 ダウンロードしたhardware.zipを展開します。展開生成されたhardwareフォルダを自分のスケッチが保存されるフォルダ（Windows であればマイドキュメント\Arduinoなど）の配下に移動します。スケッチ保存フォルダが不明な場合はArduino IDEを起動し[ファイル]->[環境設定] （Macの場合は[Arduino]->[環境設定] ）の「スケッチブックの保存場所」を見ます。（図１）

インストールの確認

Arduino IDEを再起動します。 Arduino IDEのメニュー[ツール]->[マイコンボード]を開きます。 一覧にATtiny2313他の表示があればインストールは正しく行われています。（図２）

libusbのインストール

Windows利用の場合 libusb-win32ドライバをインストールします。インストールには，libusb-win32-bin-*\binフォルダ配下のinf-wizard.exeを用います。libusb-win32をインストールするとAVR StduioからAVTISPmkIIを操作することができなくなります。

Linux(ubuntu)利用の場合 apt-getを使ってlibusb-dev，libusbをインストールします。 root権限で /etc/udev/rules.d/99-avrispmkii.rules のファイルを作り，作成したファイルに BUS==”usb”,ACTION==”add”,SYSFS{product}==”AVRISP mkII”,MODE=”066″,SYMLINK+=”avrdev”
と記述します。

Macの場合 libusbドライバ等のインストールは不要です。

動作テスト

ATtiny2313を例に説明します。（ATtiny2313 には新品か，ヒューズビットが初期値 LoFuse=64，HiFuse=DF の内部クロック1MHzで動作するものを想定しています）

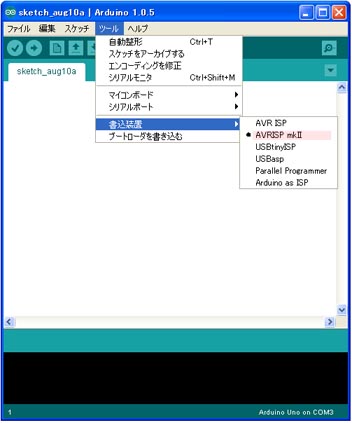

書込み装置の選択 Arduino IDEのメニュー[ツール]->[書込装置]を開き 一覧表から AVRISP mkII を選択します。
（図2-2）

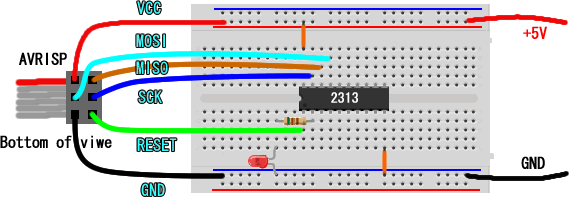

配線接続 図３のようにLED点滅回路を組み，AVRISPコネクタとATtiny2313を接続します。 AVRISPmkIIのVCCは電源供給ではなく電源電圧検出用なので，別ラインでブレッドボードに電源（+5V/GND）を接続します。

表１のスケッチをアップロードします。 LEDが１秒点灯１秒消灯を繰り返せば開発環境のハードとソフトは正しく動いています。

void setup( ) {
   pinMode(0, OUTPUT);
}
void loop( ) {
   digitalWrite(0, HIGH);
   delay(125);
   digitalWrite(0, LOW);
   delay(125);
}

表１

ATtiny2313を内部クロック8MHzにする

初期状態のATtiny2313は内部クロック1MHzと遅いのでヒューズビットを書き換えて内部クロック8MHzで動作させます。 （LoFuse=E4，HiFuse=DFに変更）Arduino IDEのメニュー[ツール]->[ブートローダを書込む]と選択します。 この操作でチップの消去とヒューズビットの設定が行われます。 表２のスケッチをアップロードしてLEDが１秒点灯１秒消灯を繰り返せば内部クロック8MHzで動作しています。

void setup( ) {
   pinMode(0, OUTPUT);
}
void loop( ) {
   digitalWrite(0, HIGH);
   delay(1000);
   digitalWrite(0, LOW);
   delay(1000);
}

ATtiny用のヒューズビットの値は，インストールしたhardwareフォルダのattiny配下にあるboards.txtに記述してあります。

ピン割付表

AE-ATmega(秋月ATMEGA168/328用IOボード)の利用

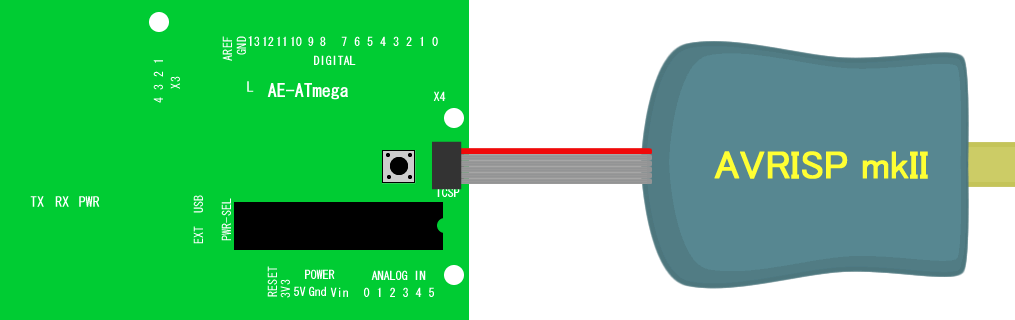

図８のようにAE-ATmegaとAVRISPmkIIを接続すればIOボード上のATmegaデバイスにスケッチを書込むことができます。IOボード上のデバイスにはブートローダを書込んでおく必要はありません。（IOボードには外部から電源を供給しておきます）

図８

情報色々

1. スケッチをアップロードすると警告表示されることがありますがアップロードは正しく行われています。
2. ATtiny45,85,44,84についてはHigh-Low Tech - Programming an ATtiny w/ Arduino 1.0 から attiny-master.zipをダウンロードし使用しました。 hardware/attiny/boards.txtのあまり使用しないと思われる記述をコメントアウトしました。 hardware/attiny/boards.txtにattiny13,attiny2313を追加記述しました。
3. ATtiny13についてはProgramming ATtiny13 using Arduino ISP を参照し hardware/attiny/core/arduino/wiring.cを修正しました。
4. ATtiny2313については100円マイコンATtiny2313でArduinoを参照し hardware/attiny/variants/attiny2313/pins_arduino.hを作成しました。
5. ATmega644P/1284Pについてはsanguinoから Sanguino-0101r1.zipをダウンロードし使用しました。 hardware/sanguino/boards.txtにatmega644p,1284Pを追加記述しました。 hardware/sanguino/variants/standard/pins_arduino.h を修正しました。
6. ATmega64については詳しく動作検証していません。 hardware/atmega64/variants/atmega64/pins_arduino.h を作成。 hardware/atmega64/cores/arduino/wiring.c wiring_analog.h wiring_private.hを修正
7. ATtiny13A-PU（秋月電子）
8. ATtiny2313-20PU（秋月電子）
9. ATmega64A-AU（秋月電子）
10. ATmega644P-20PU（秋月電子）（在庫無し 2013.08.10）
11. ATmmega1284P-PU（秋月電子）（在庫無し 2013.08.10）
12. ATtiny85-20PU（千石電商）
13. ATMEGA168/328用IOボード（秋月電子）
14. AVRISPmkII（Atmel）
15. AVRISPmkII（秋月電子）

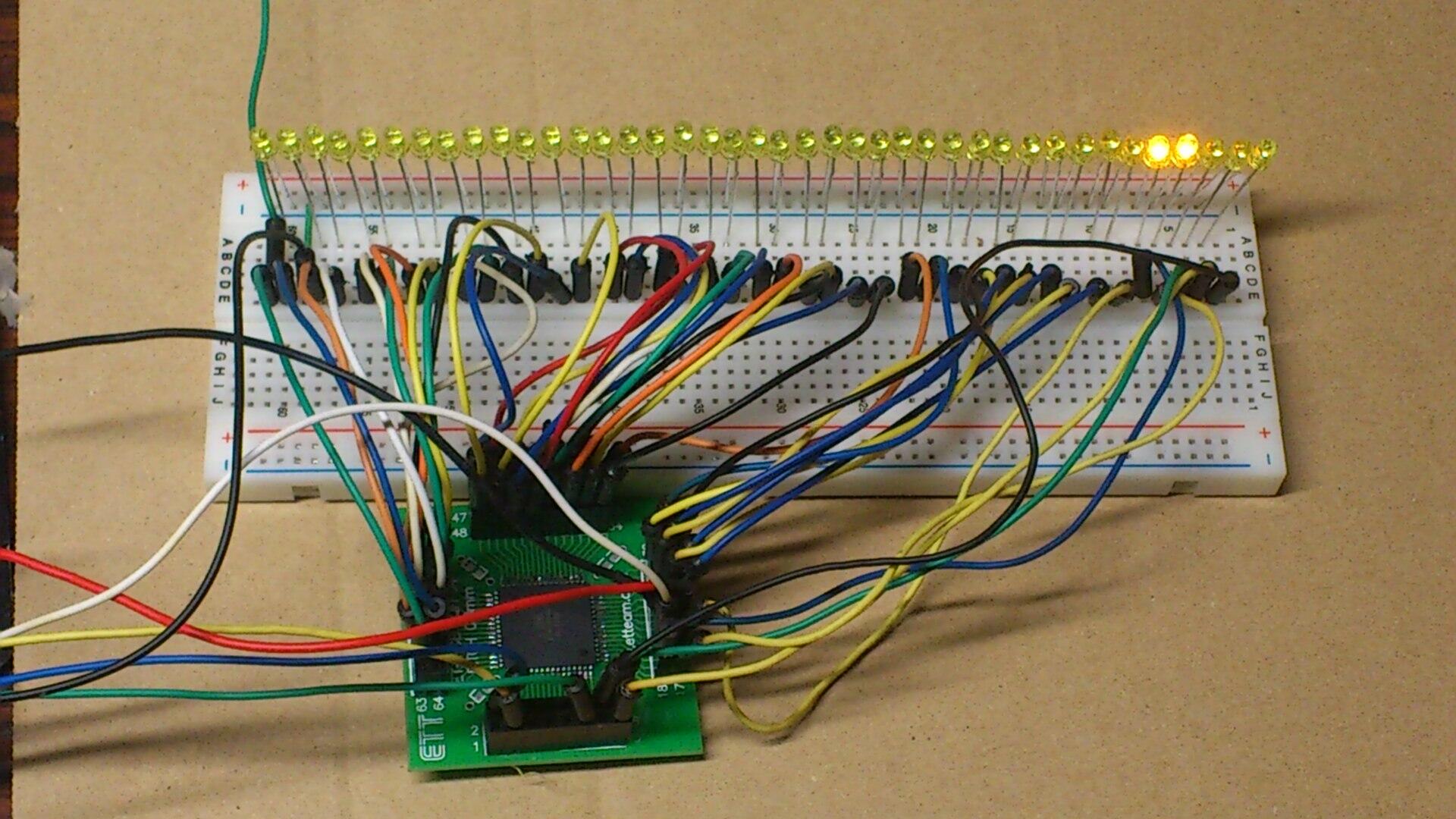

ATmega64Aで40個のLEDを制御

お願い この開発環境のテストは簡単なLED点消灯のプログラムでしか動作検証していません。 お使いになって不具合の発見や不具合の修正等をされた場合は，ご連絡ください。本webページに修正記事を載せ，みなさんで知識を共有したいと思います。 email もしくは twitterアカウント @kimio_kosaka まで。

update 2014.09.05 hardware.zipのattinyの記述変更
update 2013.08.24 記述誤りを訂正
update 2013.08.17 hardware.zipにAtmega64用ファイル群を追加
update 2013.08.15 Atmega644,1284用pins_arduino.hとwiring_analog.c改編
update 2013.08.15 Attiny2313用pins_arduino.h改編 / LED Matrixの例を削除
update 2013.08.10 Arduinio 1.0.5に対応
update 2012.10.17
upload 2011.10.15
