Arduino UNO Rev.3 の ATmega16U2 (USB-Serial) をイジる

ArduinoワークショップでArduino UNO Rev.3を使い，教材用のUNO Rev.3が残っていたので借用して遊んでみた。

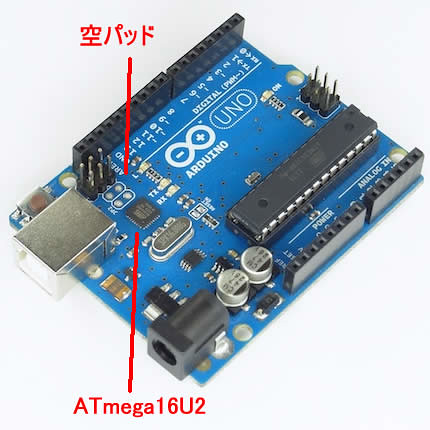

UNO Rev.3 の基板を見ると，usbserialのデバイスがATmega8U2からATmega16U2に変更になっている。JP2という謎の空パッドがある。

arduino.ccからUNO Rev.3の回路図，レイアウト図をダウンロードして見ると…ATmega16U2のI/Oが４本JP2に接続されている…Diecimila/Dumilanove のX3空バッド（FT232RL I/Oが接続されている）と同じニオイがする。

回路図をよく見ると…AVRライタAVRISPmk2-cloneで利用できるI/O信号が引き出されている。
「これは，やってみるしかない」とトライ…見事にATmega16U2をAVRISPmk2-cloneに変身させてAVRライタとして動かすことができた。元のusbserialにも簡単に戻すことができる。

Arduino UNO Rev.3 搭載のusbserial ATmega16U2 をAVRISPmk2-cloneに変身させる具体的な方法は下を見てください。

Arduino UNO Rev.3でAVRISPmkIIクローンを作る

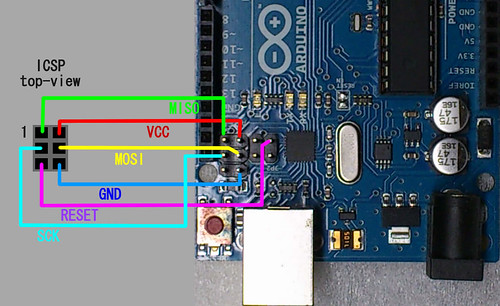

下の写真のようにICSP線を引出して使います。

こんな方法「Arduino IDEでATtiny他の開発」を使えば，

Arduino IDEとArduino UNO Rev.3だけで色々なAVR(tiny13,45,85,44,84 mega64,88,168,328,644,1284)のプログラム開発が可能です。

AVRISPmk2-cloneはATtiny10（米粒AVR）にも対応しているのでUNOで読み書きできる…これはやるしかない。

今，Arduino UNO Rev.3 が面白い。
