KiCad 5.0 のレイアウトエディタの便利な機能

1.レイヤー不透明度

レイヤーの不透明度(Opacity)を操作しレイヤーを透かして全体を一望できる。

  1. モダンツールセットで有効
  2. レイヤーマネージャで不透明度を変更するレイヤーを選ぶ
  3. 不透明度 減 ショートカット {
  4. 不透明度 増 ショートカット }
  5. 不透明度を変更したら ズームイン[F1]→ズームアウト[F2] などの操作でレイアウト全体を再描画する。
    (画面の再描画[F3]では不透明度変更での再描画が行われない)

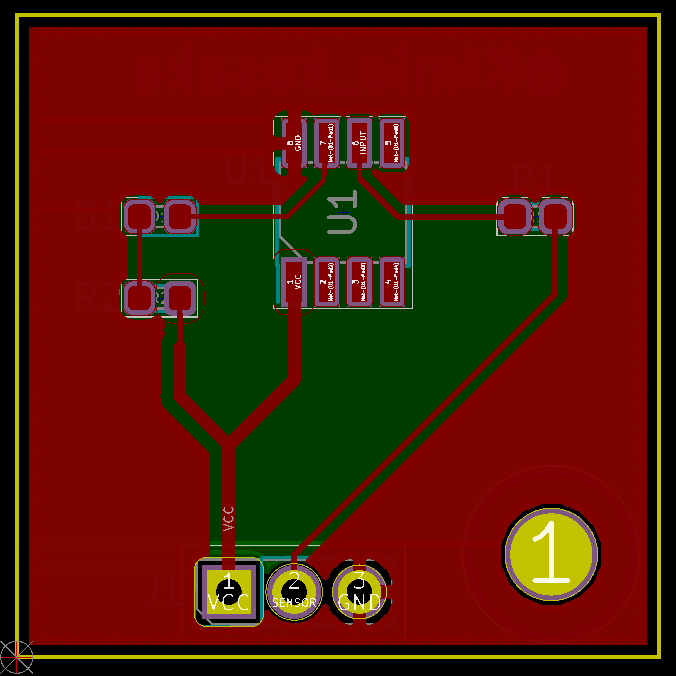

    F.Cu 不透明度100% F.Cu 不透明度50%

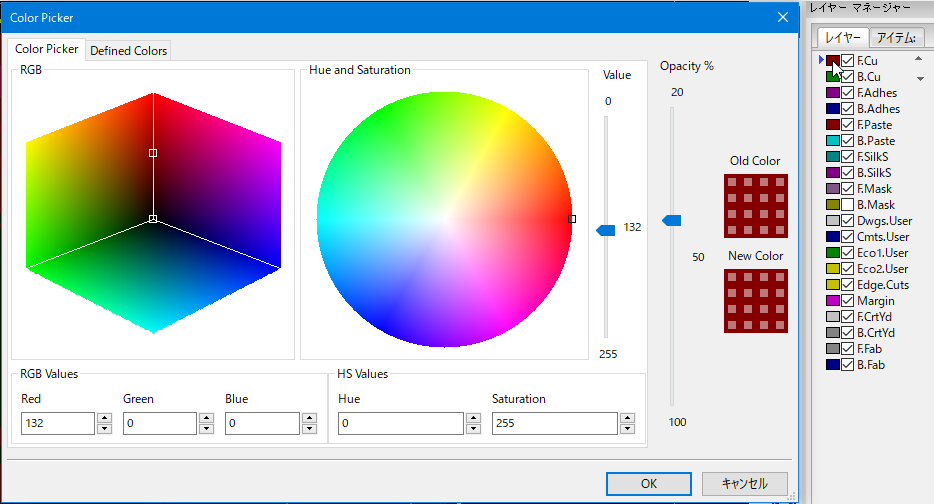

  6. レイヤーマネージャのレイヤーの色を中クリックしてColor PickerのOpacity%でも調整できる。
2.裏表反転

EAGLEのflip boardと同じように基板のbottom(裏)ーtop(表)をひっくり返して表示できる。

  1. モダンツールセットで有効
  2. ショートカット ALT+Vに続けてB でトグル動作
    またはメニューバー「表示」→「基板ビュー反転」

    反転 通常
